传统继电保护测试仪久经市场验证，具有高精度高稳定性输出，软件功能全面等特点，是电厂调试、变电站调试、科研实验室测试、电力设备厂测试的专用电力测试设备。
产品特点
采用数字方式对输出精度校准，结合标准表计实现高效、全自动的输出校准；
输出稳定、可靠性好、精度高，尤其小信号输出准确度高、波形光滑；
开入量接点类型设置灵活，可设为空接点或带电位接点，带电位接点可设置翻转电平；
测试仪和上位PC机采用以太网接口连接，传输可靠稳定速率快；
提供丰富测试模板库，支持自动测试功能。
产品功能
谐波测试；
故障回放测试；
交流继电器测试；
直流继电器测试；
距离保护测试；
差动保护测试；
母线差动保护测试；
低周减载、低压减载测试；
电流反时限特性测试；
备自投装置测试；
同期测试；
系统震荡模拟测试；
发变组测试；
地铁直流保护测试；
铁路牵引变保护测试
适用范围
保护测试设备：
电磁型继电器；
发电机及变压器差动保护测试；
自动准同期装置测试；
低周减载和低压减载保护测试；
线路纵联差动保护双端测试；
可控标准电流、电压源：
可控产品的研发与调试；
产品质量检测；
电力系统仿真：
各类瞬态、暂态故障仿真；
系统震荡仿真；
高频收发信机模拟；
瞬态数据回放；
RTDS仿真数据实时转换及输出；
通用校准设备：
电度表校准（0.5级，单相或三相）；
变送器校准；
同步相量装置校准；
电力故障录波校准；
各类测量仪表（V、I、f、φ、S、P、Q等）校准；
技术参数
电流放大器 |
设置 | 各相输出电流幅值、频率和相位独立可调 |
幅值 | 3×30A/相或6×15A/相 |
准确度 | ±1mA（<0.5A） |
±0.1%(0.5A～20A) |
±0.2%（20A～30A） |
分辨力 | 1mA（0.1A～10A |
10mA（10A～30A） |
最大输出功率 | 3×30A/相，≥210VA/相 |
6×15A/相，≥105VA/相 |

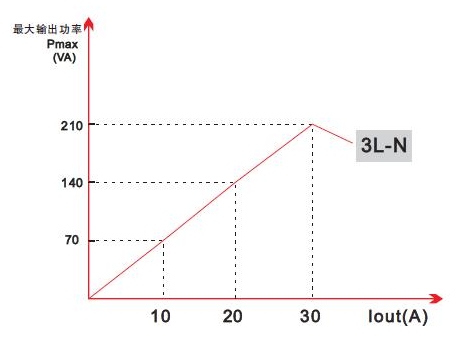

输出功率特性曲线 |
|
电流上升下降时间 | <100µs |
谐波失真度THD% | ≤0.5% (0.5A～Imax) |
频率 | 10Hz～1kHz |
幅频特性 | 幅度变化≤±0.1%～0.5% (10Hz～1kHz) |
输出时间 | 连续输出 | ＜10A/相 |
＞70s | 10～20A/相 |
＞15s | 20～30A/相 |
异常工况 | 过载、失真、开路自动检测并告警 |
电压放大器 |
设置 | 各相输出电压幅值，频率和相位独立可调 |
幅值 | 4×120V/相 |
第四路电压（Uz） | 可设置为零序电压、线路抽取电压、或任意设置 |
准确度 | ±0.1%（2 V～120V） |
±2mV（0.2V～2V） |
分辨力 | 1 mV（0.2V～10V） |
10 mV（10V～120V） |
最大输出功率 | 4或6×120V/相，≥60VA/相 |
输出功率特性曲线 |
|
电流上升下降时间 | <100µs |
谐波失真度THD% | ≤0.5% （2V～120V） |
频率 | 10Hz～1kHz |
幅频特性 | 幅度变化≤±0.1%～0.5% (10Hz～1kHz) |
输出时间 | 额定条件下连续输出 |
异常工况 | 过载、失真、短路自动检测并告警 |
通用参数 |
正弦信号 | 10Hz～1000Hz |
准确度 | <1mHz(20Hz～65Hz) |
<10mHz(65Hz～450Hz) |
<20mHz(450Hz～1000Hz) |
分辨力 | 0.001Hz |
输出特性 | 能叠加2～24次任意幅值（小于额定值）的谐波及直流 |
直流电流输出 |
幅值 | 3×0 A～10A |
准确度 | 5mA（0.2A～1A），±0.5%（1A～10A） |
分辨力 | 1 mA（0.2A～10A） |
最大输出功率 | 300W （30A，10V） |
组件安全 | 过载自动保护 |
相位 | 0到359.9° |
±0.2° |
0.1° |
开关量输入 |
数量 | 8对 |
开入特性 | 可单独设置为空接点或带电位接点，带电位接点可单独设置翻转电平 |
采样频率 | 10kHz |
时间分辨力 | 100µs |
最大测量时间 | 1.50×105 s |
计时误差 | ±1ms (0.001 s～1 s) |
±0.1%（1s～1.50×105 s) |
防抖动时间设置范围（软件设置） | 0～25ms |
电气隔离 | 8对开入电气隔离 |
门槛阻抗参数（设为空接点） | 3 kΩ…5kΩ |
门槛阻抗参数（带电位接点） | 10～250V可设置 |
开关量输出 |
数量 | 4 对 |
类型 | 空接点，不分极性（软件控制） |
交流容量 |
直流容量 |
同步特性 |
同步附件（选购） | PGPS02（卫星同步设备） |
供电电源 |
额定电压 | 110V/220V （AC） |
允许电压 | 90V～264V（AC） |
额定频率 | 50Hz |
允许频率 | 40～60Hz |
电流 | 6A(max) |
箱体尺寸与重量 |
全铝合金挤压型材，电磁兼容进口机箱 |
256 mm×110 mm×395mm —（W×H×D）8kg |
